POTENSIOMETER DAN TAHANAN GESER
POTENSIOMETER & TAHANAN GESER
1. Prosedur[kembali]
A. Mengamati dan Memahami Simbol serta Data dari Alat Ukur
1. Ambil alat ukur seperti dibawah ini:
- Voltmeter (model 2011, 2052)
- Amperemeter (model 2011, 2013)
2. Amati simbol dan data yang tertera pada alat ukur tersebut
3. Gambarkan dan artikan simbol serta data tersebut dan tuliskan karakteristik alat ukur berdasarkan hasil pengamatan pada Tabel 1.
B. Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada Rangkaian Seri
1. Susun rangkaian seperti gambar 1
2. Hubungkan nilai R sebesar 220Ω, 550Ω, dan 1Ω k menggunakan poensiometer dan tahanan geser sesuaikan dengan nilai yang tertera pada jurnal praktikum
3. Gunakan DC power supply sebesar 12V
4. Hidupkan power supply, ukur nilai resistansi, arus, serta nilai tegangannya
5. Ulangi percobaan dengan mengganti nilai R menggunakan potensiometer dan tahanan geser
C. Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada Rangkaian Parallel
1. Susun rangkaian seperti gambar 2
2. Hubungkan nilai R sebesar 220Ω, 550Ω, dan 1Ω kmenggunakan poensiometer dan tahanan geser sesuaikan dengan nilai yang tertera pada jurnal praktikum
3. Gunakan DC power supply sebesar 12V
4. Hidupkan power supply, ukur nilai resistansi, arus, serta nilai tegangannya
5. Ulangi percobaan dengan mengganti nilai R menggunakan potensiometer dan tahanan geser
2. Hardware [kembali]
3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]
A. Rangkaian Seri
Rangkaian Seri (rangkaian 1)
Rangkaian saat praktikum
Prinsip kerja:
Arus mengalir dari kutub positif baterai dan akan terbagi menjadi duam yaitu menuju ke voltmeter dan amperemeter. Dikarenakan hambatan dalam pada voltmeter sangat besar maka arus yang mengalir sangat kecil dan dapat diabaikan. Arus yang mengalir pada voltmeter akan terukur sebagai tegangan total pada rangkaian, sedangkan arus yang mengalir pada amperemeter akan terukur sebagai arus pada rangkaian. Setelah arus melewati amperemeter, arus akan melewati resistor XA, XB, dan XC sehingga masing-masing resistor memiliki tegangan. Karena masing-masing resistor disusun secara seri, maka berlaku hukum Kirchoff Voltage Law yang dimana jumlah tegangan pada masing-masing resistor sama dengan tegangan pada baterai atau jumlah tegangan masing-masing elemen pada loop tersebut sama dengan nol. Selain itu, besar hambatan total pada rangkaian tersebut adalah Rtotal = RXA + RXB + RXC.
B. Rangkaian Paralel

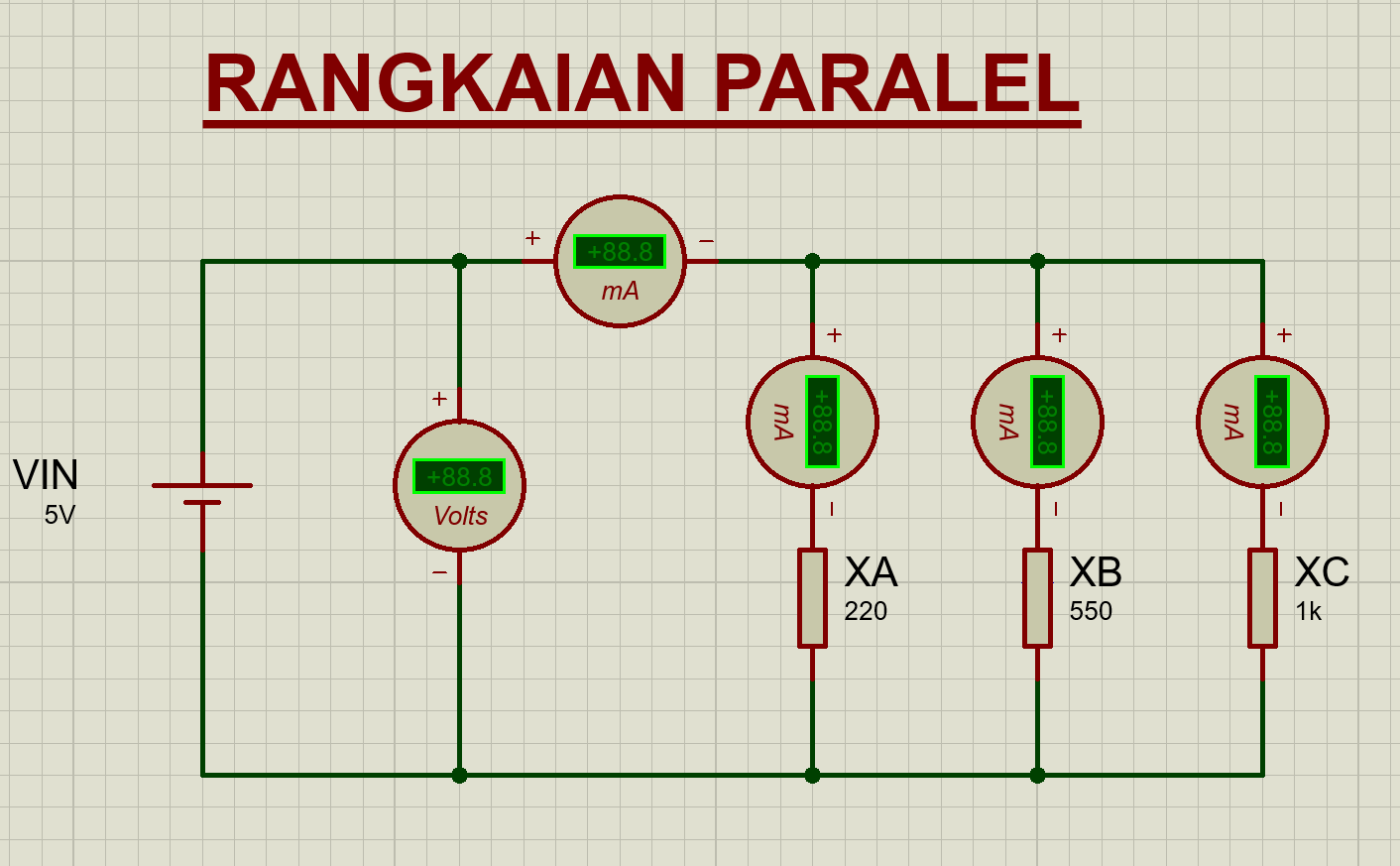

Rangkaian Paralel (rangkaian 2)
Rangkaian saat praktikum
Prinsip kerja:
Arus mengalir dari kutub positif baterai dan akan terbagi menjadi duam yaitu menuju ke voltmeter dan amperemeter. Dikarenakan hambatan dalam pada voltmeter sangat besar maka arus yang mengalir sangat kecil dan dapat diabaikan. Arus yang mengalir pada voltmeter akan terukur sebagai tegangan total pada rangkaian, sedangkan arus yang mengalir pada amperemeter akan terukur sebagai arus total pada rangkaian. Setelah melewati amperemeter, arus akan terbagi lagi menjadi tiga yaitu menuju ke resistor XA, XB, dan XC yang dimana masing-masing resistor tersebut dihubungkan dengan amperemeter secara seri untuk mengukur arus yang melewati resistor. Dikarenakan resistor dihubungkan secara paralel, maka berlaku hukum Kirchoff Current Law yang dimana nilai arus sebelum terbagi ke masing-masing resistor XA, XB, dan XC sama dengan jumlah arus yang melewati resistor XA, XB, dan XC. Selain itu, besar hambatan total pada rangkaian tersebut adalah [1/Rtotal = (1/RXA) + (1/RXB) + (1/RXC)]
4. Video Demo [kembali]
5. Kondisi [kembali]
A. Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada Rangkaian Seri
B. Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada Rangkaian Paralel
6. Video Penjelasan [kembali]
Video Percobaan Rangkaian Seri
Video Percobaan Rangkaian Paralel
Video Analisa
7. Download File [kembali]
Download file HTML [Download]
Download file HTML Menu Awal [Download]
Download Rangkaian Seri (rangkaian 1) [Download]
Download Rangkaian Paralel (rangkaian 2) [Download]
Download Video Percobaan Rangkaian Seri [Download]
Download Video Percobaan Rangkaian Paralel [Download]
Download Video Demo [Download]
Download Video Analisa [Download]
Download Tugas Pendahuluan [Download]
Download Laporan Akhir [Download]
