MODUL 1

POTENSIOMETER, TAHANAN GESER DAN JEMBATAN WHEATSTONE

1. Pendahuluan [Kembali]

Resistor merupakan salah satu komponen pasif elektronika yang banyak digunakan dalam dunia sehari-hari. Resistor berfungsi untuk menghambat arus yang mengalir pada suatu rangkaian. Secara susunannya, resistor terbagi menjadi seri dan paralel. Rangkaian resistor dapat disusun secara seri dengan cara menyusunnya secara berurutan. Sedangkan resistor dapat disusun secara paralel dengan cara menyusunnya secara sejajar. Perbedaan cara menyusun resistor memiliki pengaruh yang berbeda terhadap rangkaian yang akan disusun nantinya.

Selain dari bentuk susunannya, resistor juga terbagi menjadi resistor tetap dan resistor variabel. Resistor tetap merupakan resistor yang nilainya tidak dapat diubah-ubah. Sedangkan resistor variabel merupakan resistor yang`nilainya dapat diubah-ubah. Kelebihan resistor variabel dibandingkan dengan resistor tetap adalah nilainya yang dapat diubah-ubah sehingga tidak perlu untuk mengubah atau menambahkan resistor ke suatu rangkaian untuk mengubah resistansi pada rangkaian tersebut.

Dari penjelasan di atas dapat dipahami bahwa resistor merupakan komponen elektronik yang sangat penting dalam mengatur arus pada suatu rangkaian. Oleh karena itu, perlu untuk mengukur dan mengetahui nilai resistansi pada resistor yang dipasang pada rangkaian. Meskipun pada umumnya resistansi pada resistor dapat diketahui dari spesifikasinya, terkadang ditemui resistor yang tidak diketahui nilainya. Oleh karena itu, salah satu cara untuk mengetahui nilai resistansi pada resistor tersebut adalah dengan cara menyusun resistor tersebut dengan resistor lainnya sehingga membentuk Jembatan Jheatstone

2. Tujuan [Kembali]

Dapat menjelaskan karakteristik Voltmeter dan Amperemeter dari simbolsimbol alat ukur tersebut.
Dapat menentukan posisi pembacaan dan batas ukur yang tepat dari alat ukur saat melakukan pengukuran.
Dapat menjelaskan pengaruh Potensiometer dan Tahanan Geser terhadap arus dan yang mengalir pada rangkaian.
Dapat memahami prinsip kerja Jembatan Wheatstone.lalalala

3. Alat dan Bahan [Kembali]

A. Alat

1. Instrument

Multimeter

Amperemeter

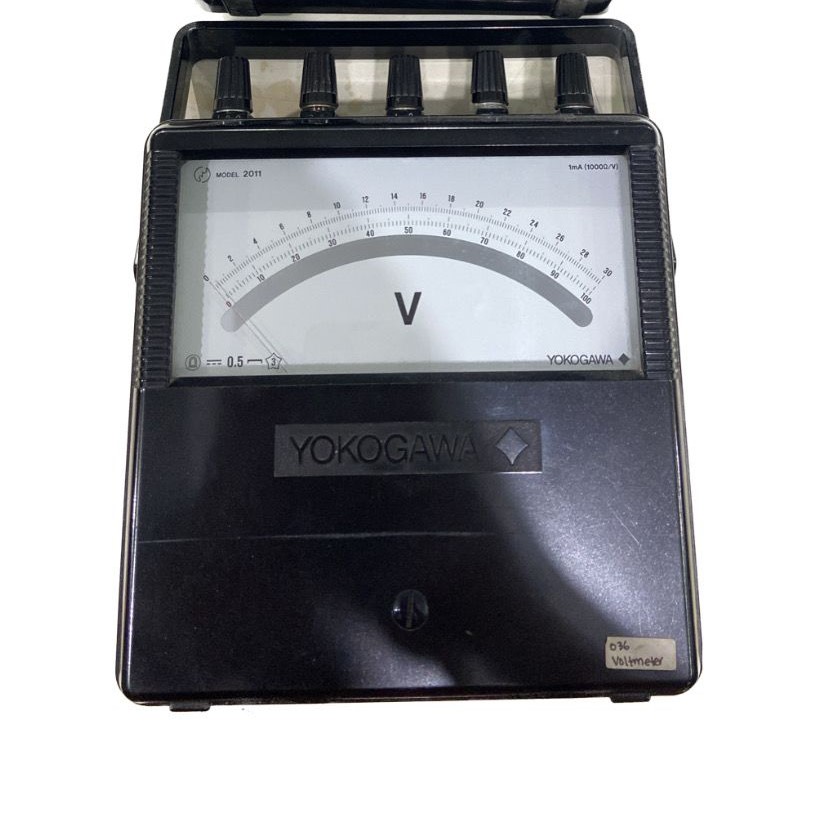

Voltmeter

2. Module

3. Base Station

4. Jumper

Jumper

B. Bahan

Resistor

Potensiometer

Tahanan Geser

4. Dasar Teori [Kembali]

A. Resistor

Resistor merupakan komponen penting dan sering dijumpai dalam sirkuit Elektronik. Boleh dikatakan hampir setiap sirkuit Elektronik pasti ada Resistor. Tetapi banyak diantara kita yang bekerja di perusahaan perakitan Elektronik maupun yang menggunakan peralatan Elektronik tersebut tidak mengetahui cara membaca kode warna ataupun kode angka yang ada ditubuh Resistor itu sendiri.

Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.

Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :

Tabel Kode Warna Resistor

Perhitungan untuk Resistor dengan 4 Gelang warna :

Cara menghitung nilai resistor 4 gelang

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)

Masukkan angka langsung dari kode warna Gelang ke-2

Masukkan jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)

Merupakan Toleransi dari nilai Resistor tersebut

Contoh:

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak = Toleransi 10%

Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%

Perhitungan untuk resistor dengan 5 gelang warna

Cara Menghitung Nilai Resistor 5 Gelang Warna

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)

Masukkan angka langsung dari kode warna Gelang ke-2

Masukkan angka langsung dari kode warna Gelang ke-3

Masukkan jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10n)

Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau = 5

Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 5 : Perak = Toleransi 10%

Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.

Contoh-contoh perhitungan lainnya :

Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi
Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10% toleransi

Cara menghitung Toleransi :

2.200 Ohm dengan Toleransi 5% =
2200 – 5% = 2.090
2200 + 5% = 2.310

ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm ~ 2.310 Ohm

B. Potensiometer

Potensiometer merupakan resistor variabel yang nilai resistansinya dapat diubah dengan cara memutar tuasnya untuk mendapatkan variasi arus. Potensiometer biasanya digunakan untuk mengendalikan perangkat elektronik. Salah satu contohnya seperti pengatur volume pada peralatan audio.

Potensiometer mempunyai 3 terminal, yaitu terminal A, terminal B, dan wiper. Dimana prinsip kerjanya ketika terminal A dan wiper dihubungkan maka nilai resistansinya semakin besar jika tuasnya diputar ke kanan. Ketika terminal B dan wiper dihubungkan maka nilai resistansinya semakin besar jika tuasnya diputar ke kiri. Sedangkan ketika terminal A dan B dihubungkan maka pada potensiometer akan menunjukkan nilai resistansi maksimum. Nilai resistansi ini akan selalu tetap dan merupakan nilai resistansi total dari potensiometer.

Gambar 1.1 Potensiometer

C. Tahanan Geser

Tahanan geser merupakan resistor variabel yang nilai resistansinya dapat diubah dengan cara menggeser tuasnya untuk mendapatkan variasi arus. Tahanan geser biasanya digunakan untuk mengendalikan perangkat elektronika. Salah satu contohnya seperti pada radio.

Tahanan geser mempunyai 3 terminal, yaitu terminal A, terminal B, dan wiper. Dimana prinsip kerjanya ketika terminal A dan wiper dihubungkan maka nilai resistansinya semakin besar jika tuasnya digeser ke kanan. Ketika terminal B dan wiper dihubungkan maka nilai resistansinya semakin besar jika tuasnya digeser ke kiri. Sedangkan ketika terminal A dan B dihubungkan maka akan menunjukkan nilai resistansi maksimum. Nilai resistansi ini akan selalu tetap dan merupakan nilai resistansi total dari tahanan geser.

Gambar 1.2 Tahanan Geser

D. Jembatan Wheatstone

Rangkaian jembatan wheatstone secara luas telah digunakan dalam beberapa pengukuran nilai suatu komponen seperti resistansi, induktansi, dan kapasitansi.

Karena rangkaian jembatan wheatstone hanya membandingkan antara nilai komponen yang belum diketahui dengan komponen standar yang telah diketahui nilainya, maka akurasi pengukurannya menjadi hal yang sangat penting, terutama pada pembacaan pengukuran perbandingannya yang hanya didasarkan pada sebuah indikator nol pada kesetimbangan jembatan yang terlihat pada galvanometer.

Metode jembatan wheatstone dapat digunakan untuk mengukur hambatan listrik. Cara ini tidak memerlukan alat ukur voltmeter dan amperemeter, cukup satu galvanometer untuk melihat apakah ada arus listrik yang melalui suatu rangkaian. Prinsip dari rangkaian jembatan wheatstone diperlihatkan pada Gambar 1.3:

Gambar 1.3 Rangkaian Jembatan Wheatstone

Keterangan Gambar:

S : Saklar penghubung

G : Galvanometer

V : Sumber tegangan

Rs : Resistor variabel

Ra dan Rb : Hambatan yang sudah diketahui nilainya

Rx : Hambatan yang akan ditentukan nilainya
