Self Bias

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Hardware

2. Prosedur Percobaan

3. Rangkaian Simulasi dan Prinsip Kerja

4. Kondisi

5. Video Demo

6. Download File

1. Foto Hardware [Kembali]

ALAT

1. Multimeter

Sebagai alat ukur listrik yang dapat mengukur berbagai macam satuan

2. Power Supply AC dan DC

Sumber tegangan atau daya pada suatu perangkat atau rangkaian Listrik

BAHAN

1. Resistor

Komponen elektrik yang berperan untuk menghambat arus yang mengalir

2. Transistor

Komponen semikonduktor yang berperan untuk mengatur arus atau tegangan pada rangkaian elektronik

3. jumper

Kabel atau konduktor yang menghubungkan berbagai macam komponen elektronik

4. Kapasitor

Komponen elektrik yang mampu menyimpan dan melepaskan energi Listrik berupa muatan listrik

2. Prosedur Percobaan [Kembali]

Buatlah rangkaian seperti gambar 2.3 dengan sumber DC.
Atur Vcc sebesar 12 Volt DC.
Hidupkan power supply dan ukur parameter Rb, Rc, Vrb, Vrc, Vb, Vc, Vbe, Vce, Ib, dan Ic serta dicatat ke dalam tabel.

3. Rangkaian Simulasi dan Prinsip Kerja [Kembali]

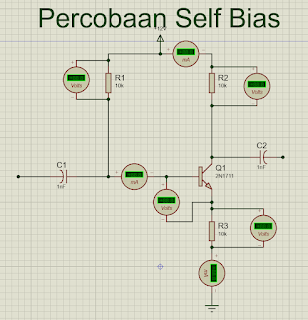

Rangkaian Simulasi:

Prinsip Kerja:

Pada rangkaian transistor Self Bias, Tegangan VCC nya adalah 12V dimana arusnya akan mengalir ke R1 (VRB) lalu menuju ke kaki base transistor dan akan didapatkan VBE diatas 0,6 V dan transistor aktif. Lalu arus akan mengalir ke kaki emitor, lalu ke R3 (VRE) dan berakhir di ground. Dan karena transistor aktif maka arus VCC juga akan mengalir ke R2 (VRC) lalu menuju ke kaki kolektor, lalu ke kaki emitor, lalu ke R3 (VRE) dan berakhir di ground.

4. Kondisi [Kembali]

Vcc = 12 Volt

Menghitung Parameter Rb, Rc, Re, Vrb, Vrc, Vre, Vb, Vc, Ve, Vbe, Vce, Ib, Ic
